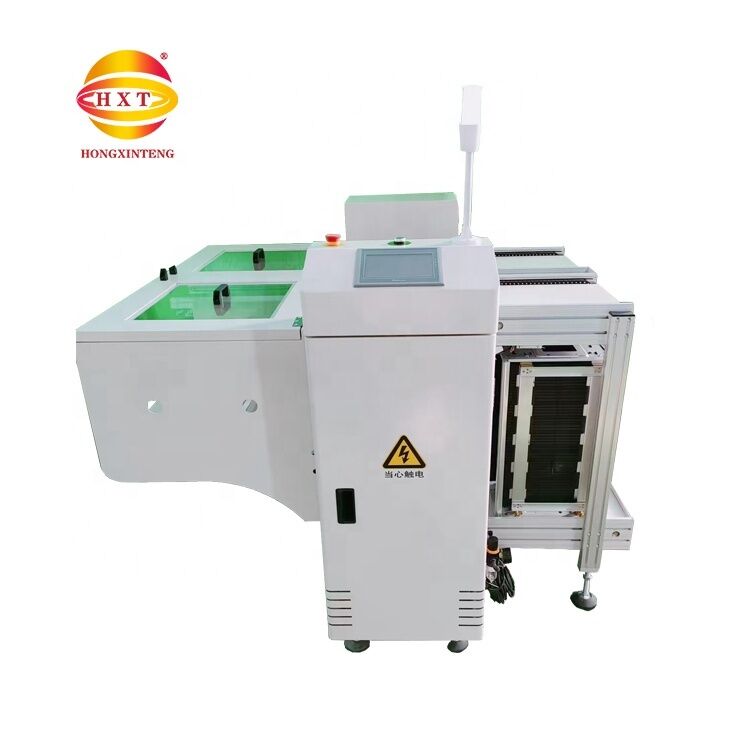

| الاسم التجاري: | HXT |
| الـ MOQ: | 1 |
| السعر: | $3,600 |
● مظهر البناء: هيكل من صفائح معدنية وملف الألومنيوم في الإطار، يتم رش السطح، واللون أبيض المموج.
● نظام التحكم في الحاسوب الدقيق PLC، مستقرة وموثوقة.
● تشغيل الشاشة اللمسية ، مع وظيفة تشخيص خطأ تلقائي ، حوار مريح بين الإنسان والآلة.
● وظيفة إنذار متعددة الصوت والضوء وشاشة اللمس.
● يمكن تعيين خطوة رفع الرف وفقًا لسمك PCB.
● مع وظيفة العد التلقائي، فمن السهل لإحصاءات الإنتاج.
● يضمن التصميم الإنساني عدم كسر لوحة الـ PCB ، مما يحسن من قدرة الإنتاج
● يتلقى الاتصال السفلي لوحة PCB ويستخدم المحرك لإرسال اللوحة إلى الإطار المادي
● باستخدام محرك خطوة لدفع الصفيحة، يمكن ضبط القوة، ويمكن ضبط السرعة على الشاشة اللمسية.
● يستخدم جهاز لوحة الدفع موقعين ليحمي لوحة الـ PCB
● يمكن فصل الألواح الجيدة عن الألواح السيئة من الأعلى إلى الأسفل، ويمكن تحديد عدد الطبقات.
● أرقام السطر المزدوج تميز بين NGOK
|
نموذج الجهاز |
250 |
330 |
390 |
|
حجم الإطار المطبق |
355*320*563ملم |
460*400*563ملم |
535*460*563ملم |
|
حجم لوحة PCB (MM) |
350*(50-250) |
450*(50-330) |
530*(50-390) |
|
سمك PCB |
0.6-3.0ملم |
0.6-3.0ملم |
0.6-3.0ملم |
|
سرعة النقل |
10S/PCS |
10S/PCS |
10S/PCS |
|
ارتفاع النقل |
900±20ملم |
900±20ملم |
900±20ملم |
|
وزن التسليم |
60-2000 غرام |
60-2000 غرام |
60-2000 غرام |
|
الأبعاد (L*W*H) |
1500x1500x1300ملم |
1900×1600×1250ملم |
2100×1750×1250ملم |
|
وزن الجسم |
حوالي 200 كجم |
380 كجم |
420 كيلوغرام |
|
طاقة البدء / طاقة بدون حمولة |
200 واط |
250 واط |
300 واط |
|
إمدادات الطاقة الشحنة السلبية |
220 فولت AC، مرحلة واحدة |
||
|
اختيار الخطوة |
1 ~ 5 خطوات (مسافة خطوة 10 ملم) |
||
|
مصدر الهواء |
4-6 كجم |
||
|
جانب ثابت |
التثبيت الأمامي (يمكن تخصيص التثبيت الخلفي) |
||
|
اتجاه العرض |
من اليسار إلى اليمين (يمكن تخصيصها من اليمين إلى اليسار) |
||
|
عدد صناديق التخزين |
2 قطع |
||
|
اتجاه النقل |
L-R/R-L اختياري |
||
|
مقاومة الجهد |
محطة التيار المتردد إلى الأرض 1500VAC، دقيقة واحدة |
||
|
بيئة الاستخدام |
البيئة الخالية من الغازات والغبار المآكل |
||
|
مكافحة التشويش |
ضوضاء الجهد: 1000Vp-p، عرض الموجة 1us، دقيقة واحدة |
||
|
النقل والاتصال لوحة PCB الدفع |
باستخدام محرك خطوة (42*48) |
||
|
نقل مواز الـ PCB الفرعي NGOK |
تبني 86 محرك خطوة عالية الدقة |
||
|
عبء الترجمة جهاز نقل |
الأحزمة المزامنة من الأسلاك الفولاذية المستوردة |
||
|
رقم الخط NG |
الانتقال تلقائيًا إلى إطار تخزين NG (يمكن إدخال وإخراج إطار التخزين تلقائيًا) |
||
|
حسناً رقم الخط |
إدخال مربع موافق تلقائيًا من خلال منصة الترجمة |
||
لإنتاج ألواح PCB SMT ، آلات التجميع الكاملة.
|
