| الاسم التجاري: | SAMSUNG |
| رقم الطراز: | SM481 |
| الـ MOQ: | 1 |
| السعر: | 95900 |
| تفاصيل التعبئة: | تعبئة الفراغ بالإضافة إلى تعبئة صندوق خشبي |
| شروط الدفع: | T/T |
الخط السريع الكامل التلقائي للآلات الإلكترونيةSM481 آلة الاختيار والوضع خط التجميع SMT للشركة
نظرة عامة كاملة على خط التجميع SMT التلقائي

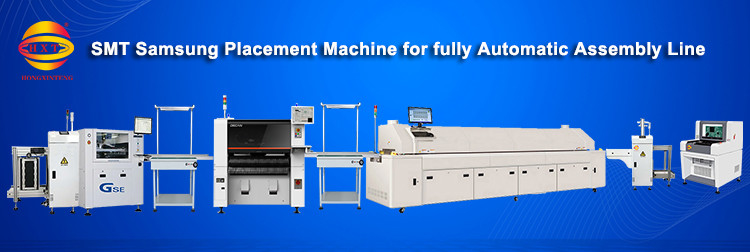

تم تصميم خط الإنتاج المتكامل هذا لإنتاج دقة عالية من مجموعات PCB ، ودعم المكونات الصغيرة مثل 0402 (0.4mm x 0.2mm).يتم تحسينها للتطبيقات في أنظمة الإضاءة LED، لوحات التحكم في الأجهزة المنزلية ، ووحدات تحكم LED ، مما يضمن الكفاءة والدقة والقدرة على التوسع. يتضمن الخط أربع آلات أساسية: طابعة GKG GSE لللحام ، آلة Samsung للاختيار والمكان ، فرن reflow HXT 8-zone ، و HXT 2D آلة AOI غير متصلة بالإنترنت.
نظام محاذاة الرؤية: كاميرات CCD مزدوجة قادرة على التعرف على علامات Fiducial على الركائز الألومنيوم عالية الانعكاسية (الشائعة في لوحات الإضاءة LED).
التحكم في الطباعة: سكيجي مدفوع بالخدمة مع ضبط الضغط التكيفي.
التوافق بين الشموع: يدعم دورات تنظيف الشموع التلقائية لتقليل وقت التوقف.
التكيفات الخاصة بالصناعة:
إضاءة LED: تتعامل مع أسطوانات الألومنيوم الكبيرة737ملم ×737ملم) مع طبقة مضادة للوهج لمنع عدم المواءمة.
الأجهزة المنزلية: تسمح مشابك القوالب التي يمكن تغييرها بسرعة بالانتقال السريع بين أقراص PCB FR4 (للوحات التحكمية) والروابط المرنة (للوحدات الاستشعارية).
وضع مكونات عالية السرعة بدقة مستوى الميكرون.
السرعة والدقة: الإنجازات 40،000 مكونات في الساعة (CPH) في وضع شريحة-مطلق النار.±40μم (3σ) لـ 0402 مكونات.
نظام التغذية: 120 فتحة التغذية (8 ملم / 12 ملم / 16 ملم شريط) ، مع وحدات الدرج الاختيارية للمكونات الكبيرة مثل محركات LED أو المرور.
تكوين الفوهة: 10- 0402 مكونات: فوهات فراغ 0.3 ملم.
مصابيح LEDو ICs: فوهات مقبض 1.0mm لقطة QFN-0.4mm وحزم 2835/5050 LED.
التكيفات الخاصة بالصناعة:
محركات LED: تتعامل مع المكونات الطويلة (حتى ارتفاع 12 ملم) مثل مكثفات الكهربائية والمحولات.
أجهزة المنزل الذكية: وضع دقيق لـ 0402 عازل حرارة و وحدات WiFi ذات 6 نقاط للأجهزة المزودة بـ IoT.
تشكيل المفاصل الحامية مع ملفات تعريف حرارية خاضعة للسيطرة.
المناطق الحرارية: 8 المناطق التي يتم التحكم فيها بشكل مستقل (3 تسخين مسبق ، 2 غمر ، 2 إعادة تدفق ، 1 تبريد)50°C، مناسبة لحاملات خالية من الرصاص (SAC305) وذات درجة حرارة منخفضة (SnBiAg).
نظام ناقل: نقل مزدوج المسار مع سرعة قابلة للتعديل (0-2000mm/min) ، يدعم PCBالعرضمقاسات تصل إلى 450mm.
التكيفات الخاصة بالصناعة: وحدات LED: يمنع التبريد المثالي الإجهاد الحراري على الركائز LED القائمة على السيراميك.
محركات الطاقة العالية: ملفات تعديلية لـ PCBs النحاسي السميك (2 أوقية) ، مما يضمن ذوبان اللحام الكامل دون تشويه.
فحص الجودة بعد إعادة التدفق واكتشاف العيوب.
النظام البصري:5كاميرات MP عالية الدقة مع إضاءة محورية، كشف 0201 خلل في محاذاة المكونات (≥15μ(م) و (جسر اللحام)≥20μم).
خوارزميات التفتيش: قوالب مبرمجة مسبقا للعيوب الشائعة:
مكونات مفقودة
- تالعنصر 0201 مكونات، 0.3 ملم والتي تتجاوز IC (اختياري يمكن أن تصل إلى 01005 مكونات).
-لا توجد ملحقات كافية على أجهزة الضوء
دمج البيانات: اتصال إيثيرنت لرسم خرائط العيوب في الوقت الحقيقي والتكامل مع أنظمة MES.
التكيفات الخاصة بالصناعة:
إضاءة LED: تحليل ألوان إضافي لتحديد التعبئة غير الصحيحة لل LED (انحرافات CCT).
سلامة الأجهزة: فحص القطبية للمكثفات والديودات لمنع التثبيت العكسي في لوحات التحكم.
يوفر هذا الخط تخفيضًا في التكاليف بنسبة 20-30٪ مقابل التجميع اليدوي لإنتاج مزيج عالي ، مما يجعله مثاليًا للمصنعين الذين يستهدفون أسواق الإضاءة والمنازل الذكية والإلكترونيات الكهربائية.
|
